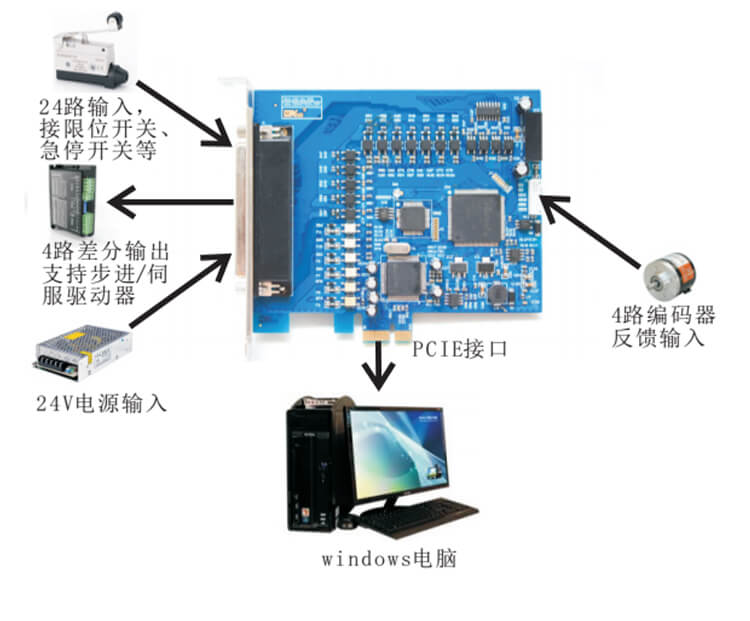

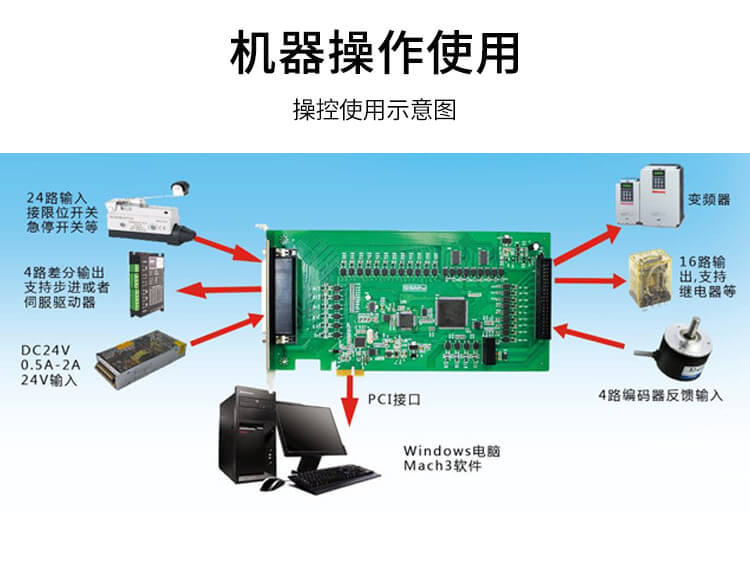

1.PCI-E 總線通訊，支持Windows XP, 7, 10系統
2.4路差分信號輸出：脈沖+方向，最多支持4軸聯動
3.每個軸最大2000KHZ脈沖輸出，支持步進和伺服電機
4.1路模擬量輸出：主軸支持變頻器和步進或者伺服驅動器
5.4 路編碼器反饋輸入，實現閉環控制
6.擁有24個輸入口，16個輸出口
7.所有I0輸入輸出口采用光耦隔離設計，抗干擾能力強，性能穩定
8.擁有工作指示燈，控制卡工作狀態一目了然
| 類別 | 參數描述 | |
|
輸出控制： 方向+脈沖 |
驅動電流 | 隔離開路輸出：5V，20mA |
| 驅動方式 | 脈沖+方向輸出 | |
| 輸出頻率 | 2000KHZ | |
| 支持軸數 | MK3-PCIE：支持3軸 MK4-PCIE：支持4軸 |
|
| 主軸調速輸出： 支持3種模式輸出 |
模擬調速電壓輸出 | 0-10V |
| PWM輸出 | 5V，1KHZ，占空比：0到100% | |
| 脈沖+方向輸出 | 最小輸出頻率：15HZ 最大輸出頻率：4KHZ |
|
| 16路輸出口 | 驅動電流 | 隔離開路輸出最大電流50mA; 最大驅動電壓：25V， 低電平有效 |
| 24路輸入口 | 輸入電流 | 隔離輸入：5mA，最大電壓25V |
| 4路編碼器反饋輸入 | 輸入信號 | A、B兩相，相位差90度 |
| 輸入頻率 | 2000KHZ | |
| 輸入電流/電壓 | 隔離輸入:5mA/5V | |
| 隔離電壓 | 3.5KV | |
| PCI接口 | 規格PCI-E 1X | |
