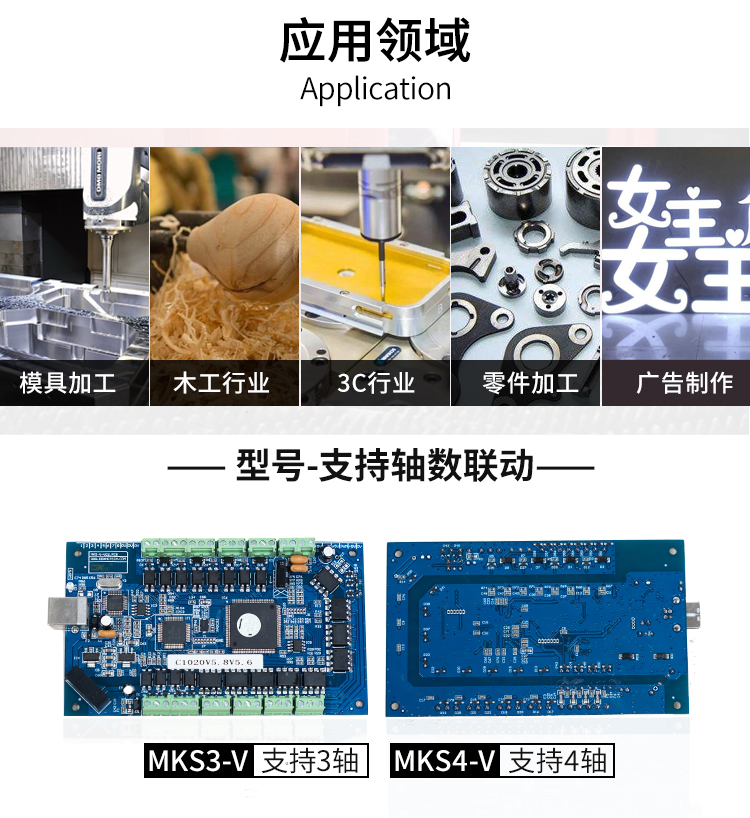

一、應用領域
MKSX-V 有兩個系列：
1. MKS3-V：最大支持3軸運動控制.
2. MKS4-V：最大支持4軸運動控制.
支持windows 下Mach3所有的運動控制系統.

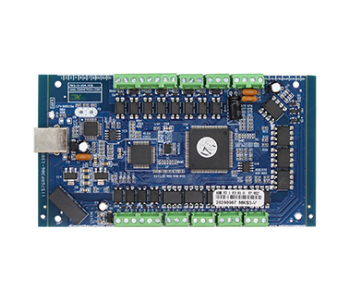

二、典型應用
.jpg)

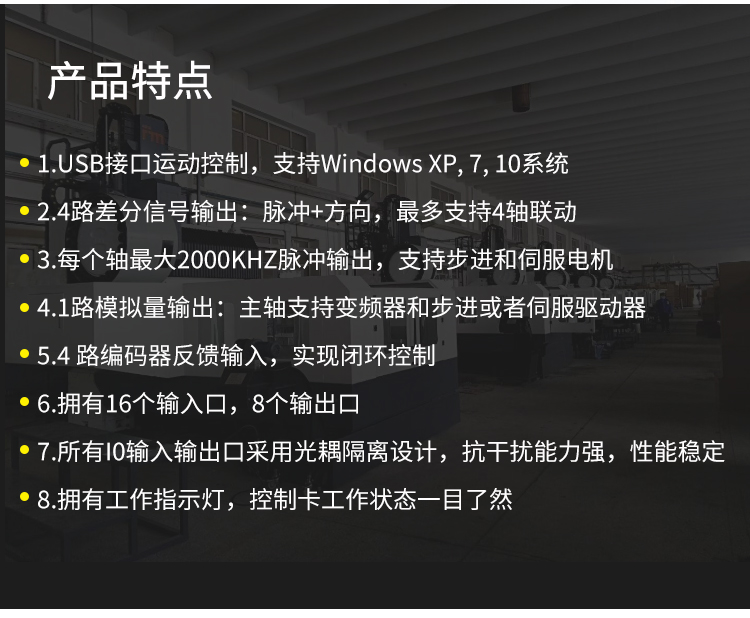

三、特點
.jpg)
.jpg)

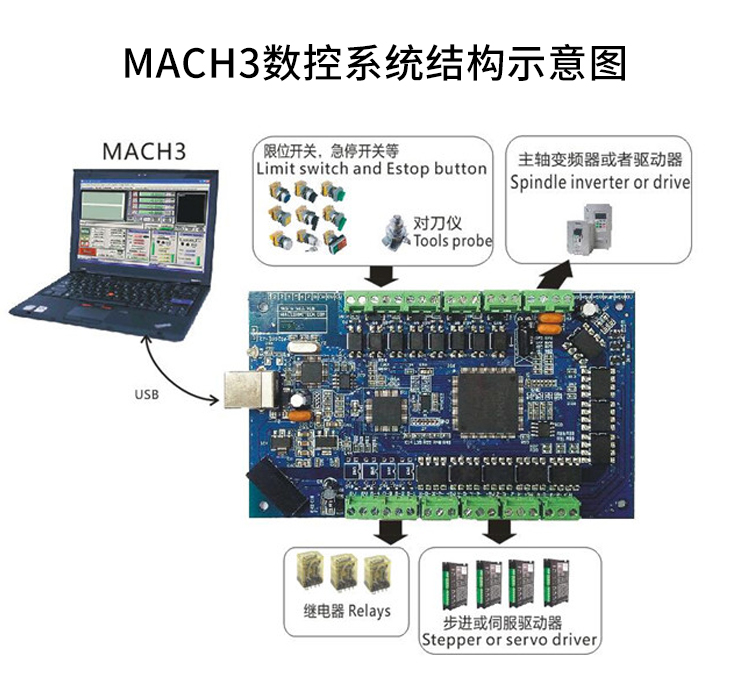

四、應用接線圖
.jpg)
五、產品特點
1.支持Mach3 所有版本,只適合Windows操作系統
2.支持?jǐn)嚯娎m(xù)傳功能
3.支持1.5米USB線，無需安裝USB驅動，即插即用；全面支持USB熱插拔，隨時監測USB連線狀態，Mach3工作中，USB電纜拔出再插上，也可正常連線。
4.支持最多4軸聯動，包括點動4軸聯動。
5.擁有2000KHz的脈沖輸出，支持伺服/步進電機。
6.擁有狀態指示燈，可提示USB連線狀態，Mach3連線狀態，運行中，各類狀態一目了然。
7.擁有8個輸入口，4個輸出口,支持?jǐn)U展輸入輸出口
8.所有IO口全隔離，抗干擾強，性能穩定
9.支持主軸PWM調速輸出；支持主軸脈沖+方向輸出；
10.支持主軸0到10V模擬電壓調速輸出。
六、技術參數
| 類別 | 參數描述 | |
|
輸出控制： 方向+脈沖 |
驅動電流 | 隔離開路輸出：5V，20mA |
| 驅動方式 | 脈沖+方向輸出 | |
| 輸出頻率 | 2000KHZ | |
| 支持軸數 | MKS3-V：支持3軸 MKS4-V：支持4軸 |
|
| 主軸調速輸出： 支持3種模式輸出 |
模擬調速電壓輸出 | 0-10V |
| PWM輸出 | 5V，1KHZ，占空比：0到100% | |
| 脈沖+方向輸出 | 最小輸出頻率：15HZ 最大輸出頻率：4KHZ |
|
| 4路輸出口 | 驅動電流 | 隔離開路輸出最大電流50mA; 最大驅動電壓：25V， 低電平有效 |
| 8路輸入口 | 輸入電流 | 隔離輸入：5mA，最大電壓25V |
| USB接口 | 符合USB2.0標準，支持全速傳輸模式 | |
七、包裝說明
| MKSX-V系列控制卡 |
1個 |
| 控制卡USB連接線 | 1根 |
| 驅動光盤 | 1張 |
| MACH3-USB 控制卡常見問題解決方案書 | 1本 |
| MACH3軟件參數設置與驅動安裝說明書 | 1本 |
| MKSX-V說明書 | 1本 |
| 包裝盒尺寸 | |
| 重量 |
更多詳細介紹，請到下載中心下載
