適合系統：MACH3運動控制系統

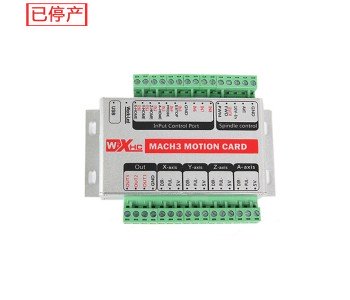

型號： MKS3：帶USB接口的，3軸運動控制卡
型號： MKS4：帶USB接口的，4軸運動控制卡
USB直接供電，無需外接電源，低功耗設計
特點描述：
? 支持Mach3 所有版本
? 只適合WINDOWS操作系統
? USB無需安裝驅動，所有Windows版本即插即用。
? 全面支持USB熱插拔，隨時監測USB連線狀態，Mach3工作中，USB電纜拔出再插上，也可正常連線。
? 支持4軸聯動，包括點動4軸聯動。
? 擁有400KHz的脈沖輸出，接伺服/步進。
? 擁有狀態指示燈，可提示USB連線，Mach3連線，運行中，各類狀態一目了然。
? 擁有9個輸入IO，3個輸出IO口
? 所有IO口全隔離，抗干擾強，性能穩定
? 支持主軸PWM調速輸出；支持主軸脈沖+方向輸出；支持主軸0到10V模擬電壓調速輸出。
? 體積小巧，94*122毫米，鋁外殼，屏蔽干擾，穩定可靠

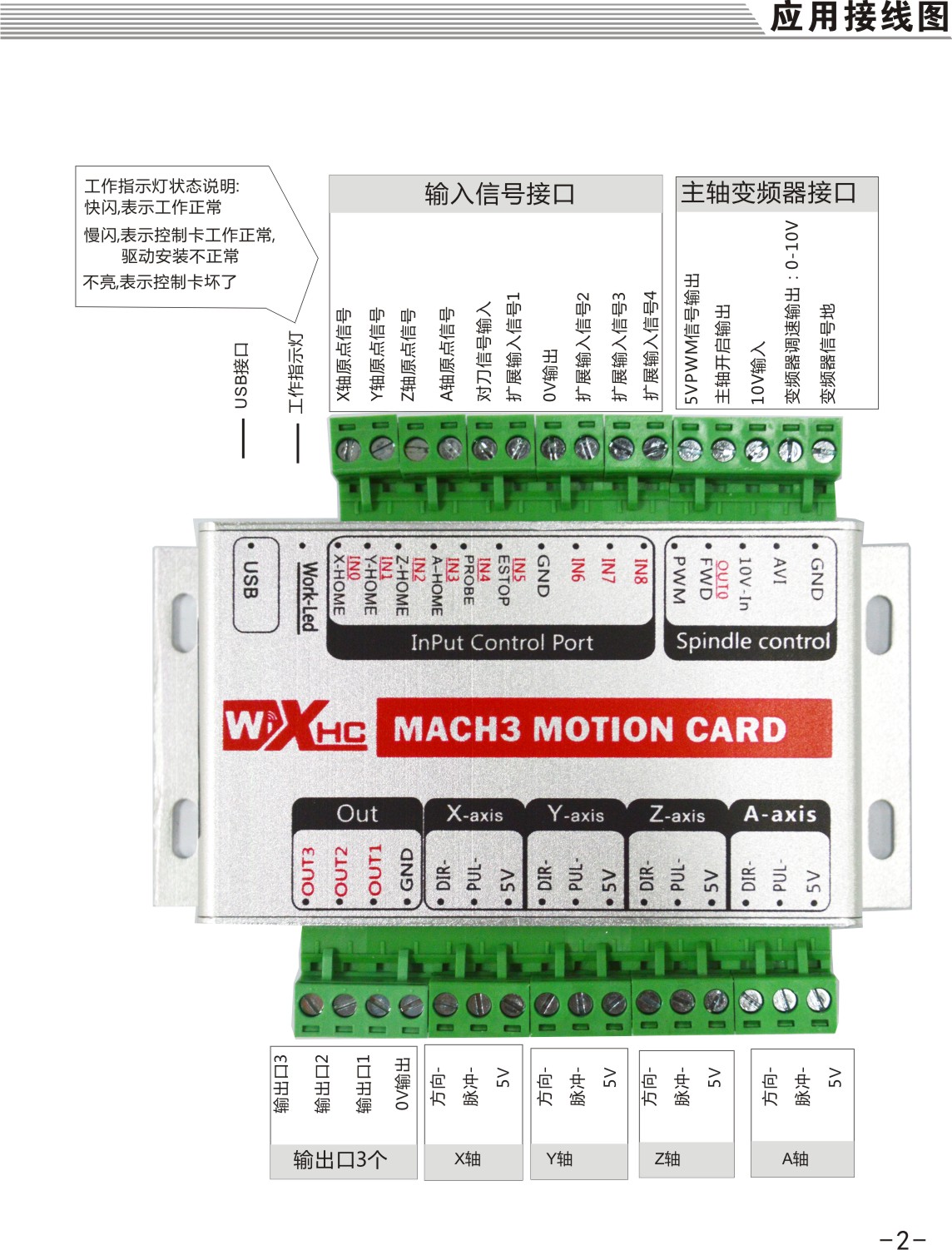

1、應用接線圖：
1．2．信號功能說明：
輸入信號接口：
輸入信號有9個，采用低電平輸入有效，輸入電流5毫安。支持5V，12V和24V的信號輸入。
各信號定義如下：
X-HOME：X軸原點信號輸入，對應MACH3軟件輸入IO口為：P1.0
Y-HOME：Y軸原點信號輸入，對應MACH3軟件輸入IO口為：P1.1
Z-HOME：Z軸原點信號輸入，對應MACH3軟件輸入IO口為：P1.2
A-HOME：A軸原點信號輸入，對應MACH3軟件輸入IO口為：P1.3
PROBE：對刀信號輸入，對應MACH3軟件輸入IO口為：P1.4
ESTOP：急停信號輸入，MACH3軟件輸入IO口為：P1.5
IN6：擴展輸入信號，MACH3軟件輸入IO口為：P1.6
IN7：擴展輸入信號，MACH3軟件輸入IO口為：P1.7
IN8：擴展輸入信號，MACH3軟件輸入IO口為：P1.8
1．3：主軸變頻器接口
MKS支持主軸速度調節，支持變頻器接口，或PWM接口。MKS主軸接口調速輸出，支持2種方式：0-10V的模擬電壓輸出；或0-5V的模擬電壓輸出；或5V的PWM信號輸出。
當采用模擬電壓輸出，進行速度調節，則需要輸入給板卡一個直流電壓，直流電壓的值決定了模擬電壓輸出的最大電壓值；比如直流電壓輸入：10V，則模擬電壓輸出就是0-10V的變化。
1．4：輸出口
MKS提供3個擴展輸出口。該輸出口輸出低電平有效；驅動電流50毫安；支持最大24V的信號。
OUT1：對應MACH3輸出口配置為：P1。1
OUT2：對應MACH3輸出口配置為：P1。2
OUT3：對應MACH3輸出口配置為：P1。3
1．5：軸驅動接口
MKS提供最大支持4軸驅動。MKS3支持3軸，MKS4支持4軸。
MKS控制卡，支持步進和伺服驅動。采用脈沖+方向驅動方式。驅動方式為共陽方式。支持脈沖輸出的最大頻率為400KHZ，驅動能力10毫安電流。內部采用光電隔離輸出。
1． 6 ： 運動控制卡電氣特性
| 類別 | 參數描述 | |
| 軸輸出控制 | 驅動電流： | 隔離開路輸出；5V，20毫安 |
| 驅動方式 | 脈沖+方向輸出 | |
| 輸出頻率 | 400KHZ | |
| 支持軸數 | MKS4：支持軸；MKS3：支持3軸 | |
| 隔離電壓 | 3．5KV | |
| 主軸調速輸出 | 模擬調速電壓輸出 | 0——10V |
| PWM輸出 | 5V，1KHZ，占空比；0到100% | |
| 脈沖+方向輸出 |
最小輸出頻率：15HZ 最大輸出頻率：4KHZ |
|
| 3路IO輸出 | 驅動電流 | 隔離開路輸出，最大電流50毫安，最大驅動電壓：25V，低電平有效 |
| 隔離電壓 | 3．5KV | |
| MACH3接口地址 | MACH3接口：P1口 | |
| 9路IO輸入 | 輸入電流 | 隔離輸入，5毫安，最大電壓25V |
| 隔離電壓 | 3．5KV | |
| MACH3接口地址 | MACH3接口：P1口 |
USB接口：符合USB2.0標位，支持全速傳輸模式
更多詳細介紹，請到下載中心下載《MACH3控制卡MKS說明書》及《MACH3參數設置及驅動說明書》
