一、應用領域

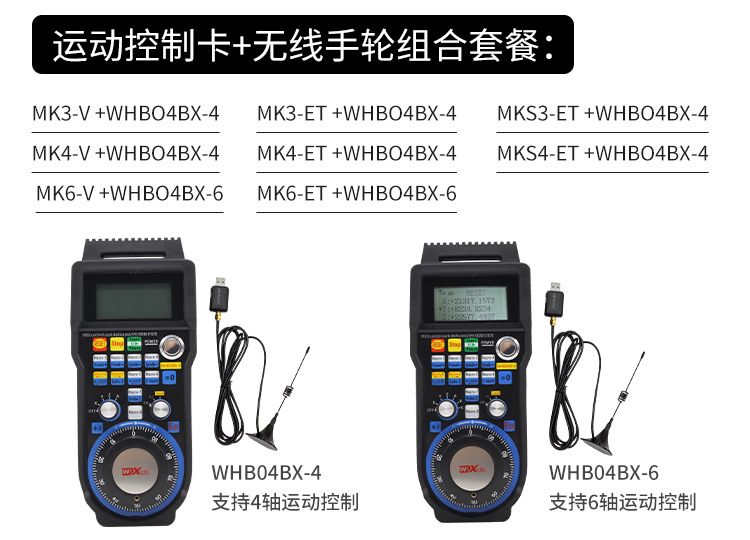

WHB04B有兩個系列：
1、 WHB04BX-4：支持四軸運動控制.
2、 WHB04BX-6：支持六軸運動控制.
適合Windows環境下所有Mach3系統的數控機床

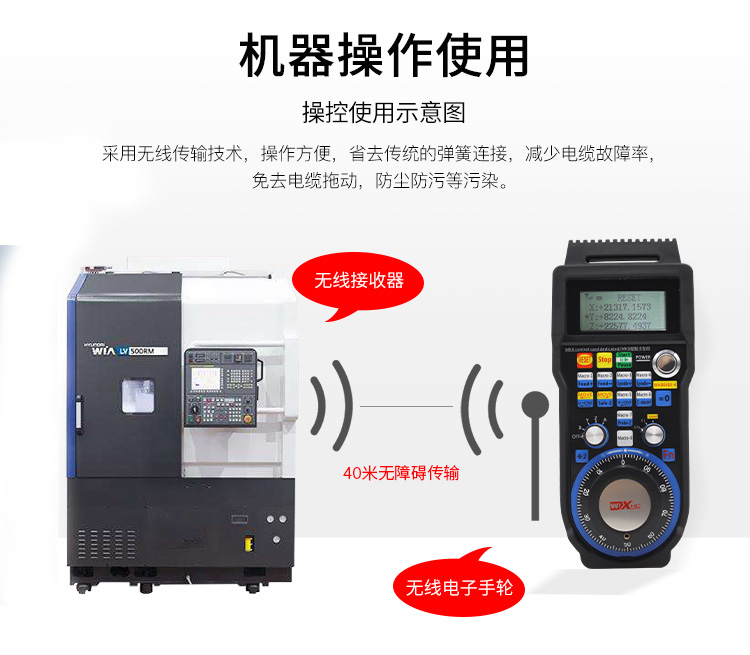

二、使用示意圖
.jpg)

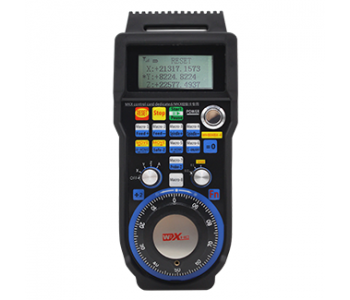

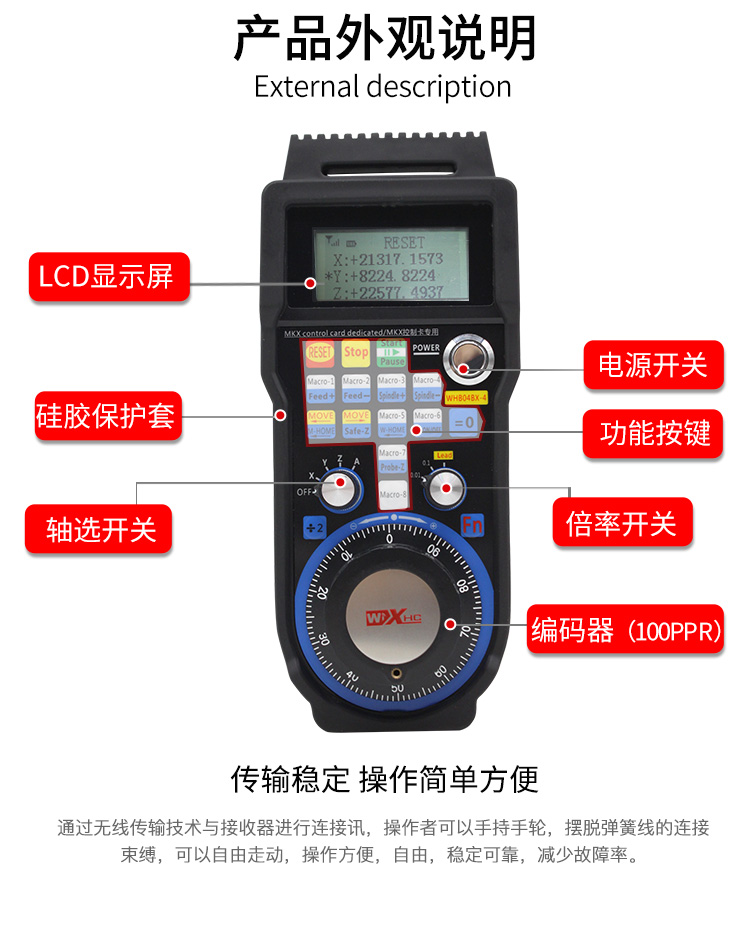

三、產品外觀說明
.jpg)
.jpg)
四、產品特點
1.采用433MHZ無線傳輸頻率，發射功率10DB，無障礙傳輸距離40米。
2.采用跳頻傳輸技術，同一范圍內可以支持32套無線設備同時使用。
3.手輪采用背光LCD顯示屏，可以同時顯示3個軸的坐標值，電量信息，信號強度等。
4.專業適配MKX系列MACH3控制卡，電子手輪信號直接由控制卡處理，響應及時，位移精確。
5.增加快速移動按鍵，適合長距離移動操作，提高工作效率。
6.USB接口接收器，配備外置天線，增強信號，通訊穩定。
7.無線電子手輪無需安裝軟件驅動，直接可以配套MKX系列控制卡使用。
（僅支持MKS-V,MKX-V,MKX-ET系列控制卡）
五、技術參數
| 類別 | 參數描述 |
| 通訊頻道 | ISM，433MHZ |
| 電源 | 兩節AA堿性電池 |
| 無線傳輸距離 | 無障礙40米 |
| 編碼器 | 100PPR |
| 按鍵 | 16個（支持10個宏代碼按鍵） |
| 發射功率 | 10DB |
| 接受靈敏度 | -98DB |
| 最大軸數 | 6軸 |
| 顯示屏 | 點陣LCD背光顯示屏 |
| 材質 | ABS和PC材料，耐摔耐熱韌性好，并有硅膠套保護 |
六、LCD顯示說明
八、包裝說明
| WHB04BX無線電子手輪 | 1個 |
| 手輪搖桿 | 1套 |
| USB無線接收器 | 1個 |
| 成都芯合成科技有限公司保修卡 | 1張 |
| MACH3無線電子手輪說明書 | 1本 |
| WHB04BX驅動光盤 | 1張 |
| 包裝盒尺寸 | 220*168*60mm |
| 重量 | 0.6kg |
更多詳細介紹，請到下載中心下載說明書
