典型應用: 數控機床、數控雕銑機、加工中心

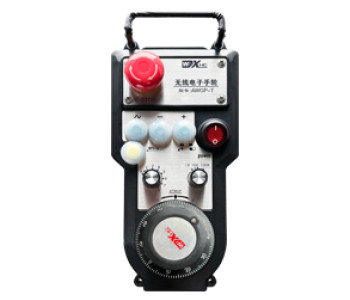

該產品是數控機床上配套使用的手搖脈沖發生器(Manual Pulse Generator)，已廣泛應用于數控機床、數控車床、加工中心、數控雕銑機等領域。該產品采用無線傳輸技術，省去了傳統的彈簧線連接，減少因電纜引起的設備故障，免去電纜拖動，粘上油等污染，操作更方便。該產品套裝包括接收器和無線電子手輪。接收器通過網線與數控設備連接，電子手輪(手搖脈沖發生器 )通過無線傳輸技術與接收器進行連接通訊。操作者手持手輪，可擺脫彈簧線的連接束縛，自由走動。針對大型的龍門銑、數控車床、行走機床、切割等應用，更是帶來極大的方便性，提高工作效率。
支持西門子、三菱、發那科、臺灣新代、寶元、法格、華中數控、廣州數控等各類系統品牌，及其他支持手輪接口的數控系統。
1.采用433MHZ無線通訊頻段，無線操作距離40米；
2.采用自動跳頻功能，同時使用32套無線手輪，互不影響;3支持急停按鈕和3個自定義按鈕開關量輸出；
4.支持6軸軸選，3檔、4檔倍率軸選和倍率開關支持二進制編碼、點對點、格雷碼等各種信號類型；
5.支持5V差分脈沖信號，24V脈沖信號等多種脈沖信號類型；
7.支持外置延長天線，適合各種機床安裝環境，保證信號穩定；
注釋：
1、狀態指示燈：
信號燈(左)：操作手輪時，信號燈常亮，不操作時不亮；
低電壓報警燈(右)：電池電量過低時，報警燈閃爍或者常亮；
2、使能按鈕：
按住使能按鈕后，激活軸選和倍率信號，并且脈沖編碼器輸出有效；
3、自定義按鈕：
無任何功能的按鈕，可以控制接收器上對應的一個開關量輸出；
COM1:軸選倍率信號輸出的公共端；可以接0-24V公共信號
COM2:3個自定義按鈕輸出的公共端；
